Im ersten Part geht es um die Installation eines virtuellen Netscalers. Der VPX kann von Citrix als “Freemium” Version heruntergeladen werden. Er besitzt 20MBit/s Durchsatz und ist nur in der Lage SSL-Offloading und als Reverseproxy zu arbeiten.
Der VPX kommt als OVA-Datei. Diese wird unter ESX importiert.

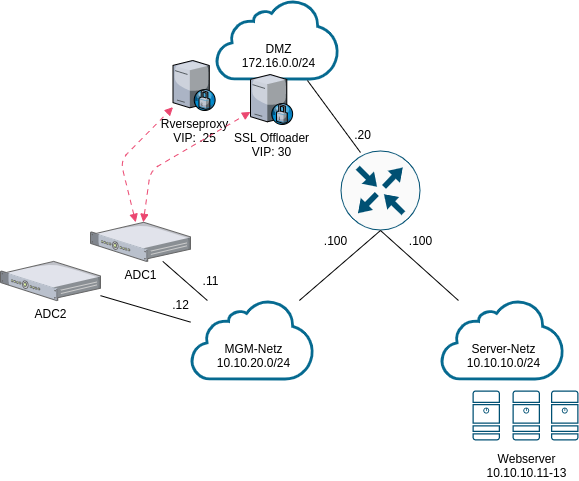

Folgender Aufbau wird in den nächsten Kapiteln verwendet:

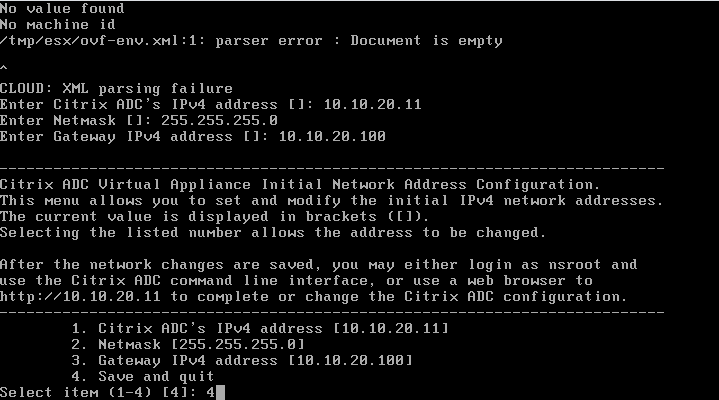

Der VPX besitzt nach dem Deployment nur eine Netzwerkkarte. Mehr wird zur Einrichtung des Mangementnetzes nicht benötigt. Folgende IP-Adressen werden eingerichtet:
- ADC1 - 10.10.20.11
- ADC2 - 10.10.20.12
Gleiches wird für den ADC2 durchgeführt. Beide VPX werden sich neustarten.
Anschließend kann sich unter https://10.10.20.11 und https://10.10.20.12 eingeloggt werden. Die Zugangsdaten lauten nsroot / nsroot. Dies sollte umgehend geändert werden.

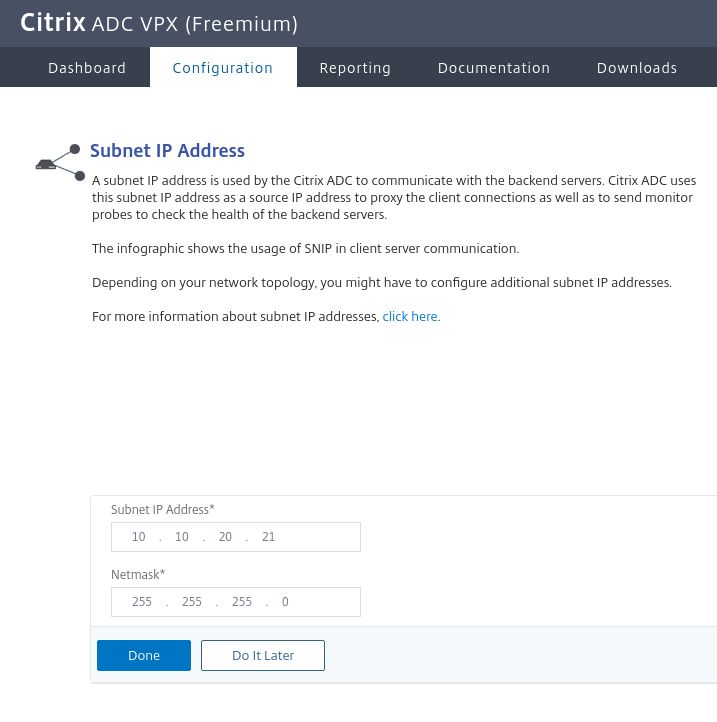

Jetzt kann die erste Subnet-IP eingerichtet werden. Diese befindet sich im MGM-Netz.

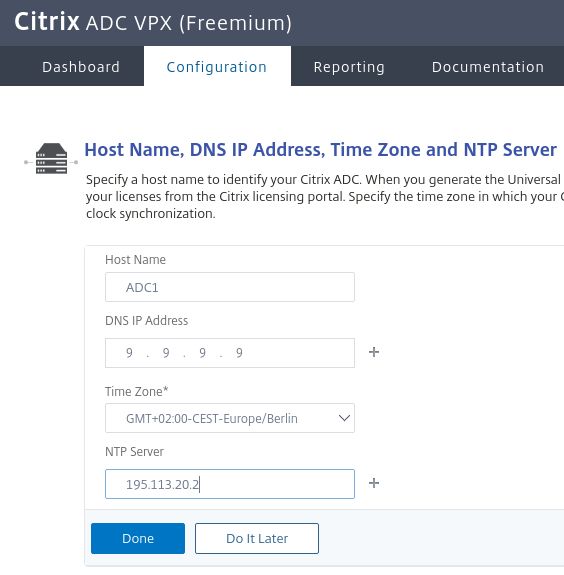

Hostname und Zeitzone werden eingerichtet.
Anschließend wird der VPX einen Reboot durchführen. ADC2 wird ebenfalls eingerichtet. Als Subnet-IP wird 10.10.20.22 eingerichtet.
Nach dem Reboot ist das CallHome-Feature aktiviert. Dieses wird auf der CLI wieder abgestellt:
ADC1
1
2
3
4
5
6
7
8
9
10
11
ssh nsroot@10.10.20.11
> disable ns feature CallHome
Done
> save ns config
Done
ADC2
ssh nsroot@10.10.20.12
> disable ns feature CallHome
Done
> save ns config
Done
Jetzt wird noch NTP Synchronisation eingeschaltet. Auf beiden Systemen wird ein
enable ntp sync
ausgeführt.
Jetzt werden beide System heruntergefahren. Es wird jetzt jedem System eine neue Netzwerkkarte hinzugefügt. Diese übernimmt die Anbindung der Webserver in der DMZ.

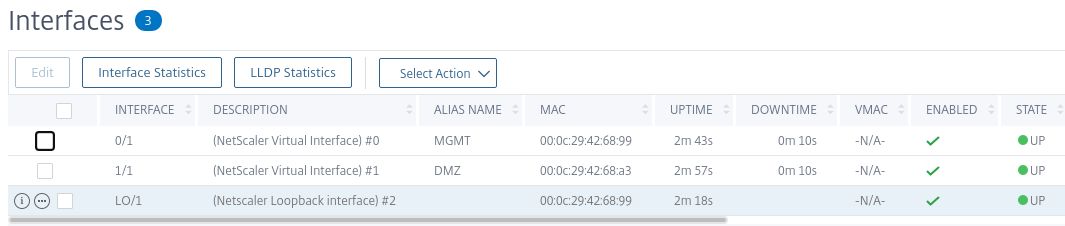

Unter System -> Network -> Interfaces werden die Interfaces mit einer Beschreibung versehen.
Damit ist die Installation abgeschlossen.
