FHRP ist eine Technik, mit der das Default-Gateway eines Netzes redundant ausgelegt wird. Es werden hier virtuelle MAC-Adressen und virtuelle IP-Adressen verwendet. Der Client benutzt als Gateway die virtuelle IP-Adresse, welche von einer Routergruppe bereitgestellt wird. Es gibt mehrere Protokolle um FHRP durchzuführen. Wichtig ist, dass der Ausfall eines Routers rechtzeitig bemerkt wird, damit eines der Backupsysteme übernehmen kann.

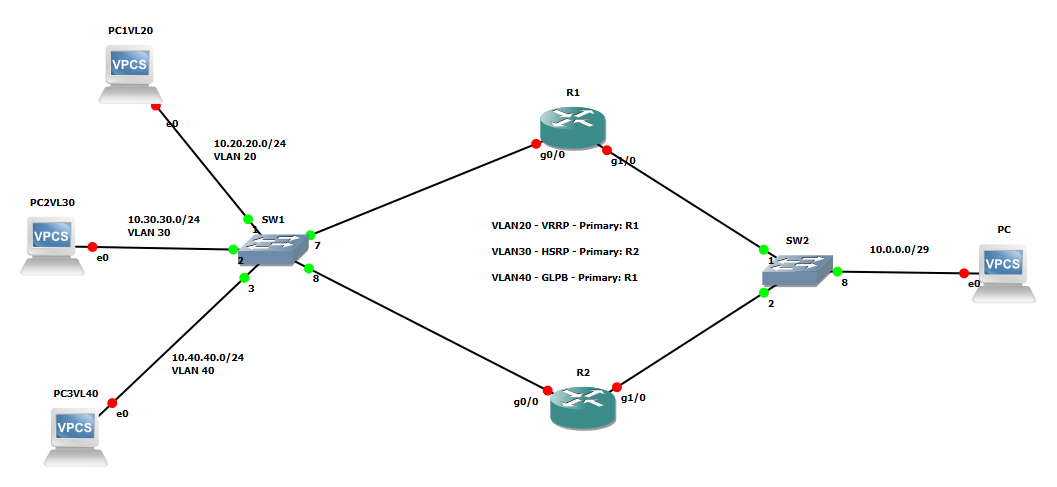

Folgender Testaufbau:
Zur Prüfung des Uplinks von R1 und R2 wird die IP von PC verwendet. Das dient nur als Beispiel! In einer produktiven Umgebung sollte der nächste Hop geprüft werden und kein PC.
Folgende Grundkonfiguration auf R1 und R2:
1
2
3
4
5
6
7
8
track 1 interface GigabitEthernet1/0 line-protocol
track 20 ip sla 20
ip sla 20
icmp-echo 10.0.0.4 source-interface GigabitEthernet1/0
tag icmp_2_pc_outside
frequency 5
ip sla schedule 20 life forever start-time now
Durch das “Tracken” des Uplink-Interfaces wird festgestellt, ob der Link noch vorhanden ist, durch das Pingen des PCs wird festegestellt, ob noch IP-Traffic fließt. Sollte einer der Tracker auf den Status “down” wechseln, wird der zweite Router aktiv. Beide Tracker sollten so nicht in einer produktiv Umgebung verwendet werden und dienen nur als Beispiel!
VRRP
VRRP ist in RFC 5978 beschrieben. Folgende Konfigurationen auf R1 und R2:
R1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
interface GigabitEthernet0/0.20
description VLAN20
encapsulation dot1Q 20
ip address 10.20.20.254 255.255.255.0
no ip redirects
no ip proxy-arp
no ip route-cache
vrrp 20 description VLAN20-Master
vrrp 20 ip 10.20.20.1
vrrp 20 priority 110
vrrp 20 authentication md5 key-string 0 geheim
vrrp 20 track 1 decrement 50
vrrp 20 track 20 decrement 50
end
R2
1
2
3
4
5
6
7
8
9
10
11
12
13
interface GigabitEthernet0/0.20
description VLAN20
encapsulation dot1Q 20
ip address 10.20.20.253 255.255.255.0
no ip redirects
no ip proxy-arp
no ip route-cache
vrrp 20 description VLAN20-Backup
vrrp 20 ip 10.20.20.1
vrrp 20 authentication md5 key-string 0 geheim
vrrp 20 track 1 decrement 50
vrrp 20 track 20 decrement 50
end
Die Beschreibung (“name”) ist optional. Durch das Setzen einer Priorität wird R1 zum VRRP-Master für das Netz 10.20.20.0/24. Durch das Tracken des Uplink-Interfaces (track 1) und der Verbindung zur 10.0.0.4 (track 20) wird bei einem Ausfall die Priorität des eingesetzten FHRP-Protkolls um 50 verringert. Dadurch wird der zweite Router zur aktiven Einheit. Dies gilt ebenfalls für HSRP und GLBP.
Ausfall VRRP
Normaler Zustand
1
2
3
4
5
6
7
R1#sh vrrp bri
Interface Grp Pri Time Own Pre State Master addr Group addr
Gi0/0.20 20 110 3570 Y Master 10.20.20.254 10.20.20.1
R2#sh vrrp br
Interface Grp Pri Time Own Pre State Master addr Group addr
Gi0/0.20 20 100 3609 Y Backup 10.20.20.254 10.20.20.1
Wechsel des Routers bei Ausfall des Uplinks
1
2
3
4
5
6
7
8
9
10
11
12
13
*Apr 28 14:32:23.331: %TRACKING-5-STATE: 20 ip sla 20 state Up->Down
R1#
*Apr 28 14:32:26.631: %VRRP-6-STATECHANGE: Gi0/0.20 Grp 20 state Master -> Backup
R1#
R1#sh vrrp br
Interface Grp Pri Time Own Pre State Master addr Group addr
Gi0/0.20 20 60 3570 Y Backup 10.20.20.253 10.20.20.1
R1#
R2#sh vrr br
Interface Grp Pri Time Own Pre State Master addr Group addr
Gi0/0.20 20 100 3609 Y Master 10.20.20.253 10.20.20.1
Damit ist R2 aktiv.
HSRP
HSRP ist in RFC 2281 beschrieben. Folgende Konfigurationen auf R1 und R2:
R1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
interface GigabitEthernet0/0.30
description VLAN30
encapsulation dot1Q 30
ip address 10.30.30.254 255.255.255.0
no ip redirects
no ip proxy-arp
no ip route-cache
standby version 2
standby 30 ip 10.30.30.1
standby 30 preempt
standby 30 authentication md5 key-string 0 geheim
standby 30 name VLAN30-Backup
standby 30 track 1 decrement 50
standby 30 track 20 decrement 50
end
R2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
interface GigabitEthernet0/0.30
description VLAN30
encapsulation dot1Q 30
ip address 10.30.30.253 255.255.255.0
no ip redirects
no ip proxy-arp
no ip route-cache
standby version 2
standby 30 ip 10.30.30.1
standby 30 priority 110
standby 30 preempt
standby 30 authentication md5 key-string 0 geheim
standby 30 name VLAN30-Master
standby 30 track 1 decrement 50
standby 30 track 20 decrement 50
end
Ausfall HSRP
Normaler Zustand (Achtung hier ist R2 Master)
1
2
3
4
5
6
7
8
9
10
11
R2#sh standby brief
P indicates configured to preempt.
|
Interface Grp Pri P State Active Standby Virtual IP
Gi0/0.30 30 110 P Active local 10.30.30.254 10.30.30.1
R1#sh standby brief
P indicates configured to preempt.
|
Interface Grp Pri P State Active Standby Virtual IP
Gi0/0.30 30 100 P Standby 10.30.30.253 local 10.30.30.1
Wechsel des Routers bei Ausfall des Uplinks
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
R2#
*Apr 28 18:31:03.403: %TRACKING-5-STATE: 20 ip sla 20 state Up->Down
R2#
*Apr 28 18:31:06.663: %HSRP-5-STATECHANGE: GigabitEthernet0/0.30 Grp 30 state Speak -> Standby
R1#
*Apr 28 18:31:06.427: %HSRP-5-STATECHANGE: GigabitEthernet0/0.30 Grp 30 state Standby -> Active
R2#sh standby brief
P indicates configured to preempt.
|
Interface Grp Pri P State Active Standby Virtual IP
Gi0/0.30 30 10 P Standby 10.30.30.254 local 10.30.30.1
R1#sh standby brief
P indicates configured to preempt.
|
Interface Grp Pri P State Active Standby Virtual IP
Gi0/0.30 30 100 P Active local 10.30.30.253 10.30.30.1
Damit ist R1 aktiv.
GLBP
GLBP hat keinen RFC und ist wie HSRP Cisco properitär. Folgende Konfigurationen auf R1 und R2:
R1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
interface GigabitEthernet0/0.40
description VLAN40
encapsulation dot1Q 40
ip address 10.40.40.254 255.255.255.0
no ip redirects
no ip proxy-arp
no ip route-cache
glbp 40 ip 10.40.40.1
glbp 40 priority 110
glbp 40 preempt
glbp 40 authentication md5 key-string 0 geheim
glbp 40 name VLAN40-Master
glbp 40 weighting track 1 decrement 60
glbp 40 weighting track 20 decrement 50
end
R2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
interface GigabitEthernet0/0.40
description VLAN40
encapsulation dot1Q 40
ip address 10.40.40.253 255.255.255.0
no ip redirects
no ip proxy-arp
no ip route-cache
glbp 40 ip 10.40.40.1
glbp 40 preempt
glbp 40 authentication md5 key-string 0 geheim
glbp 40 name VLAN40-Backup
glbp 40 weighting track 1 decrement 60
glbp 40 weighting track 20 decrement 50
end
Ausfall GLBP
Normaler Zustand
1
2
3
4
5
6
7
8
9
10
11
R1#sh glbp br
Interface Grp Fwd Pri State Address Active router Standby router
Gi0/0.40 40 - 110 Active 10.40.40.1 local 10.40.40.253
Gi0/0.40 40 1 - Listen 0007.b400.2801 10.40.40.253 -
Gi0/0.40 40 2 - Active 0007.b400.2802 local -
R2#sh glbp brief
Interface Grp Fwd Pri State Address Active router Standby router
Gi0/0.40 40 - 100 Standby 10.40.40.1 10.40.40.254 local
Gi0/0.40 40 1 - Active 0007.b400.2801 local -
Gi0/0.40 40 2 - Listen 0007.b400.2802 10.40.40.254 -
Wechsel des Routers bei Ausfall des Uplinks
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
R1#
*Apr 28 18:38:28.247: %TRACKING-5-STATE: 20 ip sla 20 state Up->Down
R1#
*Apr 28 18:39:02.255: %GLBP-6-FWDSTATECHANGE: GigabitEthernet0/0.40 Grp 40 Fwd 1 state Active -> Listen
*Apr 28 18:39:47.555: %GLBP-6-STATECHANGE: GigabitEthernet0/0.40 Grp 40 state Active -> Init
R2#
*Apr 28 18:38:52.271: %GLBP-6-FWDSTATECHANGE: GigabitEthernet0/0.40 Grp 40 Fwd 1 state Listen -> Active
*Apr 28 18:39:44.651: %GLBP-6-STATECHANGE: GigabitEthernet0/0.40 Grp 40 state Standby -> Active
R1#sh glbp brief
Interface Grp Fwd Pri State Address Active router Standby router
Gi0/0.40 40 - 110 Init 10.40.40.1 unknown unknown
Gi0/0.40 40 1 - Init 0007.b400.2801 unknown -
Gi0/0.40 40 2 - Init 0007.b400.2802 unknown -
R2#sh glbp brief
Interface Grp Fwd Pri State Address Active router Standby router
Gi0/0.40 40 - 100 Active 10.40.40.1 local unknown
Gi0/0.40 40 1 - Active 0007.b400.2801 local -
Gi0/0.40 40 2 - Active 0007.b400.2802 local -
Damit ist R2 aktiv geworden.
